离心泵做为输送物料的一种转动设备，需要性能稳定。离心泵运转过程中，难免会出现各种各样的故障。因而，如何提高泵运转的可靠性、寿命及效率，以及对发生的故障及时准确的判断处理，是保证生产平稳运行的重要手段。

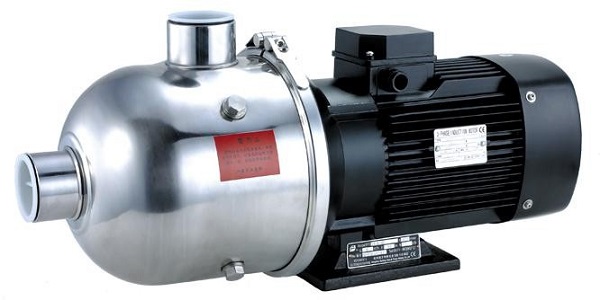

卧式不锈钢离心泵（南方泵）

一．离心泵结构：

    离心泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

二．离心泵工作原理：

    离心泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

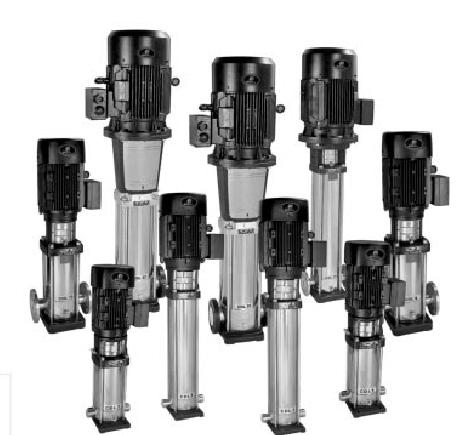

立式不锈钢离心泵（南方泵）

三．常见故障原因分析及处理

    1.起动后不能供液

    离心泵不能供液的情况可分两类。一类情况是起动后一段时间，排出压力表的指针仍基本不动，泵壳或排出管上的试水考克放不出水，这说明液体根本没有进入泵内。有正吸高的离心泵，通常配各种自吸装置，在起动期间在泵吸入口形成真空而“引水”。如果这些装置不能产生足够的真空度，则引水失败，无法供液。属于这方面的原因可能是：

    （1）“引水”装置失灵。例如初次使用的自吸离心泵未向泵内灌水等。

    （2）吸入管或轴封漏气。

    （3）吸入管露出液面。

    如果发现泵排出压力表读数虽不升高，但吸入压力表指示较大的真空度，则可能是吸入真空度已大于“允许吸上真空度”，液体在泵的吸口汽化，以致泵无法吸入液体。

    原因有：（1）吸高过大；从真空容器吸入的泵则可能是流注高度太小或吸入液面真空度过大。

        （2）吸入管流阻过大，例如滤器堵塞。

        （3）吸入管不通，例如吸入阀未开、底间锈死或吸入管堵塞等。

        （4）吸入液体温度过高，以致“允许吸上真空度”过小。

    另一类情况是液体已进入泵内，排出压力表读数已上升，但产生的封闭排出压力却小于正常值，原因可能在泵的方面，如叶轮松脱、淤塞或严重损坏；转速太低或转向弄反。若封闭排出压力正常，也可能是下列情况使泵无法排液：如管路静压太大；并联使用时另一台泵扬程过高；排出阀未开（例如闸板阀与阀杆脱落）。有流注吸高的泵引水时可先开泵壳上的放气旋塞，然后开吸入阀向泵内灌水。如起动后封闭排压不足，有可能是灌入的舷外水含气泡过多，以致起动后气体分离而聚于叶根不易冲走。

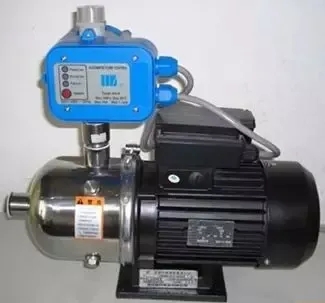

稳压供水泵

    2.流量不足

     离心泵流量不足根据工况特性来分析，若不是泵的扬程特性曲线降低，就是管路的特性曲线变陡或上移，以致工况点向小流量方向移动。

   （1）属于管路方面的原因是：管路静压（排出高度或排出液面压力）升高或排出管阻力变大。

   （2）属于泵的原因是：转速不够；阻漏环磨损，内部漏泄增加；叶轮破损或有淤塞；吸入管或轴封漏气；吸入管浸入液体中太浅以致吸入了气体；泵工作中发生了汽蚀现象等。

    3.电动机过载

    离心泵多以电动机为原动机，电路一般都有过电流保护设备。电动机过载时，会因电流过大而自动断电。可从以下几个方面进行查找原因：

   （1）检查电源的电压和频率是否正常。当电压降低时，电流就将升高，这时电动机功率实际上并未增加，称为表面过载。另外，如电流频率增高，则电动机的转速将成正比地增大，泵的轴功率就会增加。

   （2）盘车检查泵的摩擦功率是否太大。如盘车比正常时沉重，可能是：填料压盖过紧或机械轴封安装不当（弹簧过紧）、泵轴弯曲、对中不良、叶轮碰擦或轴承严重磨损等。

   （3）检查被输送液体的粘度、密度是否超过设计要求。

   （4）双吸叶轮如果装反，则后弯叶片变成了前弯叶片，也会使泵过载。

   （5）必要时可脱开泵和电动机的连接，让电动机单独运转。如测得电流比正常的空载值高，则表明电机本身有毛病（转子擦碰、缺相运转等）。应该说明，如因管路方面原因使离心泵流量显著超过额定流量（扬程很低），则其功率将超过额定功率。但一般电动机在配备时都有适当的功率余量。

    4.运转时振动过大和产生异常声响

    造成离心泵异常振动和噪声的原因可分为两个方面。

    第一是机械方面原因，通常有：

       （1）转动部件不平衡。除制造或焊补后的转子动平衡不合格外，叶轮局部腐蚀、磨损或淤塞也可能会使其失去平衡。

       （2）动、静部件擦碰。这可能是由泵轴弯曲、轴承磨损等原因引起的，也可能是因轴向推力平衡装置失效，导致叶轮轴向移动而碰触泵壳。

       （3）泵基座不好。例如地脚螺栓松动、底座刚度不足而与泵发生共振或底座下沉使轴线失中。

       （4）联轴节对中不良或管路安装不妥导致泵轴失中。

       （5）原动机本身振动，可脱开联轴节进行运转检查。

    第二是液体方面的原因，可能是：汽蚀现象。这种现象引起的振动和噪声通常是在流量较大时产生，可查看吸入真空度是否过大以帮助判断。通常可用减小流量（如关小排出阀或降低转速）、降低液温或增大流体高度等办法来消除。
