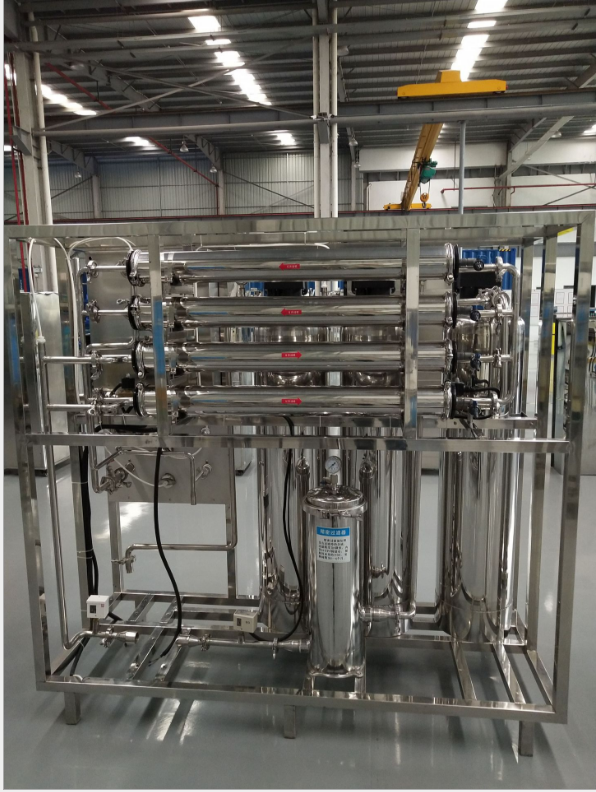

反渗透除盐装置的正确设计与否，直接关系到膜元件（组件）的使用寿命，在设计反渗透除盐装置时应充分考虑哪些因素呢？
1、根据用户需要，确定反渗透装置的出力、系统回收率、系统脱盐率。
2、根据技术经济比较，选择合理的膜类型和膜构型。
3、根据已知条件，计算所需膜元件（组件）的数量。
4、测算膜组件合理的排列组合，尽量使各段膜元件的出力和压降相当。
5、选择合适的高压给水泵，确定合适的安装位置。
6、合理选择连接管道，如材质应耐腐蚀、耐高压。
7、合理选择与水接触的就地仪表及探测敏感元件。
8、确定集中控制盘与就地控制盘的内容。
9、合理选择使用阀门的类型，如球阀、蝶阀、截止阀、针型阀等。
10、确定高压给水泵的启动方式。
11、确定反渗透装置本体进水与出水和外部的连接方式与要求。
表1 不同给水对应的不同膜元件水通量
|
RO给水类型
|
水通量/[gal/（ft2·d）]
|
RO给水类型
|
水通量/[gal/（ft2·d）]
|
|
市政废水
|
8~12
|
井水
|
17~20
|
|
河水
|
10~14
|
RO渗透水
|
20~30
|
注：每天每平方英尺的加仑数，1m3/（m2·d）=25.4gal/（ft2·d）。
表2 不同膜元件规格所具有的膜表面积
|
膜元件类型
|
膜表面积/ft2
|
膜元件类型
|
膜表面积/ft2
|
|
Φ4〞×40〞
（长）
|
80
|
Φ8〞×40〞
（长）
|
325
|
|
Φ4〞×60〞
（长）
|
120
|
Φ8〞×60〞
（长）
|
525
|
系统回收率的计算
生产膜元件的厂商均对系统中膜组件（或膜元件）的最大回收率做了规定，在设计中可依此计算并应严格遵守。例如：
表3 Φ8in×40in（CA膜）系统中膜组件的最大回收率
|
膜元件数/每个压力容器
|
1
|
2
|
3
|
4
|
5
|
6
|
|
最大回收率/%
|
16
|
29
|
38
|
44
|
49
|
53
|
表4 Φ8in×60in系统中膜组件的最大回收率
|
膜元件数/每个压力容器
|
1
|
2
|
3
|
4
|
|
最大回收率/%
|
20
|
36
|
47
|
55
|
根据下表，当系统回收率为75%时，可粗略计算得到6m长和4m长膜组件的排列组合，如下表所示。
表5 6m长膜组件的排列组合
|
段数
|
第一段
|
第二段
|
|
每段膜组件占膜组件总数的倍数
|
2/3
|
1/3
|
表6 4m长膜组件的排列组合
|
段数
|
第一段
|
第二段
|
第三段
|
|
每段膜组件占膜组件总数的倍数
|
0.5102
|
0.3061
|
0.1837
|
下面我们根据一个例子进行解答：
比如要求系统回收率为75%，分别计算6个6m长膜组件和6个4m长膜组件的排列组合。
6m长膜组件组合计算：
第一段所需膜组件数6×（2/3）=4；
第二段所需膜组件数6×（1/3）=2
故6m长膜组件可采用4-2排列，即第一段有4个膜组件采用并联，第二段有2个膜组件采用并联，然后两段串联起来。
4m长膜组件组合计算：
第一段所需膜组件数6×0.5102=3.0612≈3
第二段所需膜组件数6×0.13061=1.8366≈2
第三段所需膜组件数6×0.1837=1.1022≈1
故4m长膜组件可采用3-2-1排列，为以计三段。
